Служба EtherSensor EtherCAP отвечает за пассивный захват трафика на сетевых адаптерах.
EtherSensor EtherCAP извлекает из обрабатываемого трафика объекты уровня приложения (L7 согласно модели OSI), и затем передаёт эти объекты для дальнейшей обработки в службу EtherSensor Analyser.
EtherSensor EtherCAP может обрабатывать следующие протоколы третьего уровня модели OSI:
IP:
Обычный трафик
GRE:
Туннелированный трафик: например, соединения нешифрованного протокола Ethernet over GRE или IP-over-IP
IPv6-over-IPv4:
Инкапсулированный протокол IPv6. Как правило, встречается в крупных сетях и на магистральных каналах.
Во всех случаях EtherSensor обрабатывает в основном TCP- и UDP-потоки.
В текущей версии EtherSensor (6.1) служба EtherSensor EtherCAP может распознавать и обрабатывать следующие наиболее часто используемые интернет протоколы передачи данных уровня приложения:
HTTPv1/HTTPv2:
Все виды запросов, передача сообщений, передача файлов.
SMTP:
Передача исходящих почтовых сообщений.
POP3:
Передача входящих почтовых сообщений.
IMAP4:
Передача входящих и исходящих почтовых сообщений.
ICQ:
Передача входящих и исходящих мгновенных сообщений, списков контактов, файлов.
DC:
Передача мгновенных сообщений по протоколам NMDC и ADC (DC++).
LOTUS:
Передача почтовых сообщений, календарей, задач системы Lotus Notes.
MRA:
Передача мгновенных сообщений, списков контактов и файлов при помощи утилиты Mail.Ru Агент.
MSN:
Передача мгновенных сообщений, списков контактов и файлов при помощи утилиты MSN.
XMPP:
Передача мгновенных сообщений, списков контактов и файлов при помощи XMPP-клиентов (Google Talk и др.)
IRC:
Передача мгновенных сообщений и файлов.
SKYPE:
Детектирование факта использования клиентов skype, извлечение сообщений.
SSL:
Детектирование факта использования протокола SSL.
TORRENT:
Детектирование факта использования Torrent-клиентов.
FTP:
Передача файлов.
YAHOO:
Передача мгновенных сообщений, файлов.
ICAP:
Перехват данных, передаваемых по протоколу ICAP.
Microolap EtherSensor включает в себя службу EtherSensor ICAP: это ICAP-сервер, предназначенный для работы с ICAP-клиентами. Пассивный перехват протокола ICAP – другая функция Microolap EtherSensor. |
|---|
SOCKS:
Перехват данных, передаваемых по протоколу SOCKS.
WEBSOCKET:
Перехват данных, передаваемых по протоколу WEBSOCKET.

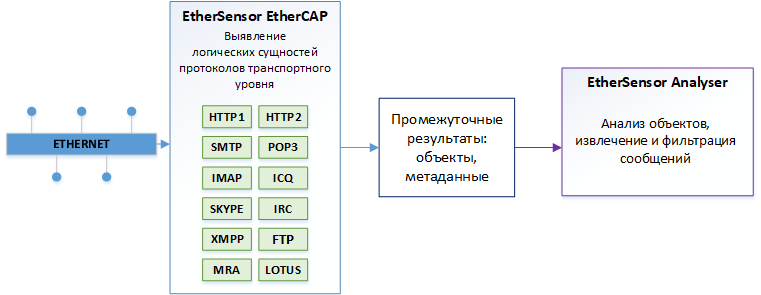

Общая схема работы службы EtherSensor EtherCAP:
Рис.8. Схема работы службы EtherSensor EtherCAP
Служба EtherSensor EtherCAP позволяет вести одновременный перехват трафика со всех доступных Ethernet интерфейсов, а также отслеживать локальные директории для обработки помещённых в них PCAP-файлов.
Размер необходимых аппаратных ресурсов на каждый прослушиваемый сетевой интерфейс можно рассчитать исходя из того, что среднее количество памяти, необходимое для обработки одного TCP соединения составляет приблизительно 40 Кбайт:
Пропускная способность сетевого интерфейса |
Расход оперативной памяти на кэш обрабатываемых пакетов |
10000 Mbps |
2000 МБ |
5000 Mbps |
1000 МБ |
1000 Mbps |
200 МБ |
100 Mbps |
50 МБ |
10 Mbps |
10 МБ |
Таким образом, для одновременного отслеживания 10000 TCP сессий через сетевой интерфейс с пропускной способностью 1 Gbps серверу EtherSensor необходимо иметь следующее количество доступной физической памяти:
200 МБ + 10000 * 40 КБ – около 600 МБ
Служба EtherSensor EtherCAP позволяет для оптимизации обработки трафика назначать для каждого прослушиваемого сетевого интерфейса пакетный фильтр, а также сетевые протоколы, которые необходимо отслеживать.

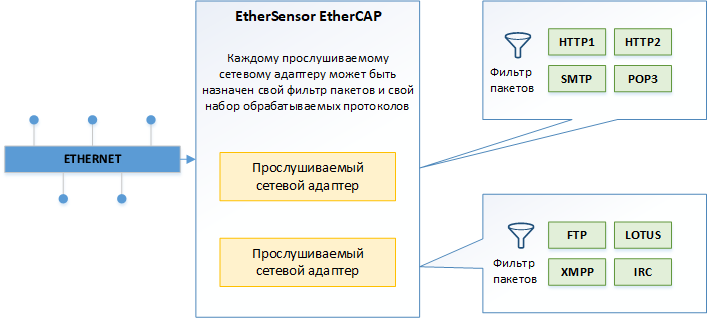

Варианты организации работы службы EtherSensor EtherCAP:
Рис.9. Варианты организации работы службы EtherSensor EtherCAP.
Параметры командной строки
Служба Windows EtherSensor EtherCAP в ходе инсталляции EtherSensor устанавливается с автоматическим запуском. Однако, при необходимости процесс sensor_ethercap.exe можно запустить как приложение Windows со следующими параметрами командной строки:
/process
Запустить процесс sensor_ethercap.exe как обычный Windows Win32-процесс (возможно использование для отладки).
/service
Запустить как службу Windows.
/config
Сохранить конфигурацию службы по умолчанию.
