Ниже приведен пример настроек Mirror-порта (SPAN) для коммутаторов Cisco Catalyst (такие коммутаторы позволяют настроить две активные SPAN-сессии):
monitor session 1 source interface gigabitEthernet 1/0/24 both monitor session 1 destination interface gigabitEthernet 1/0/23 |
|---|
Здесь "1/0/24" – порт коммутатора, копию трафика с которого необходимо направлять на анализ в EtherSensor, а "1/0/23" – порт коммутатора, к которому подключен сенсор.

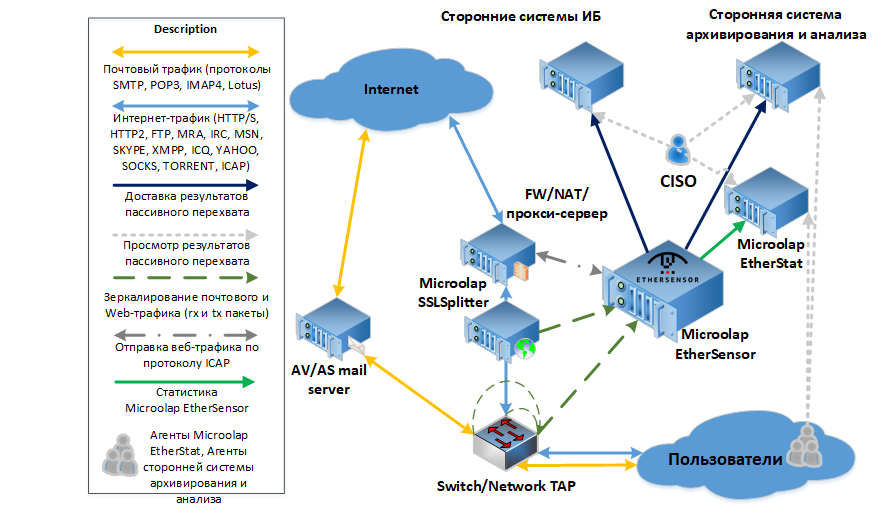

Ниже приведена типовая схема включения сенсора в локальной сети:
Рис.2. Типовая схема включения Microolap EtherSensor в локальной сети.
